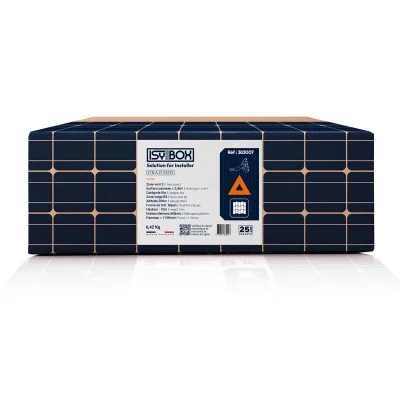

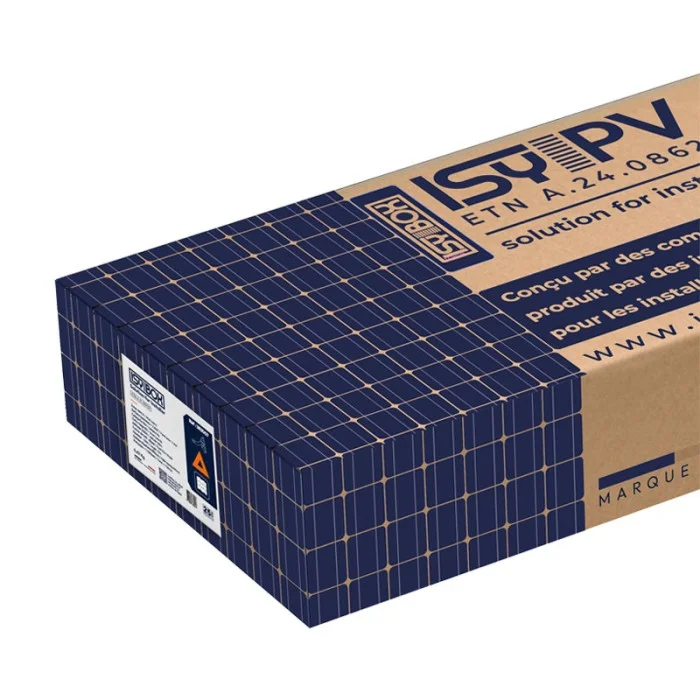

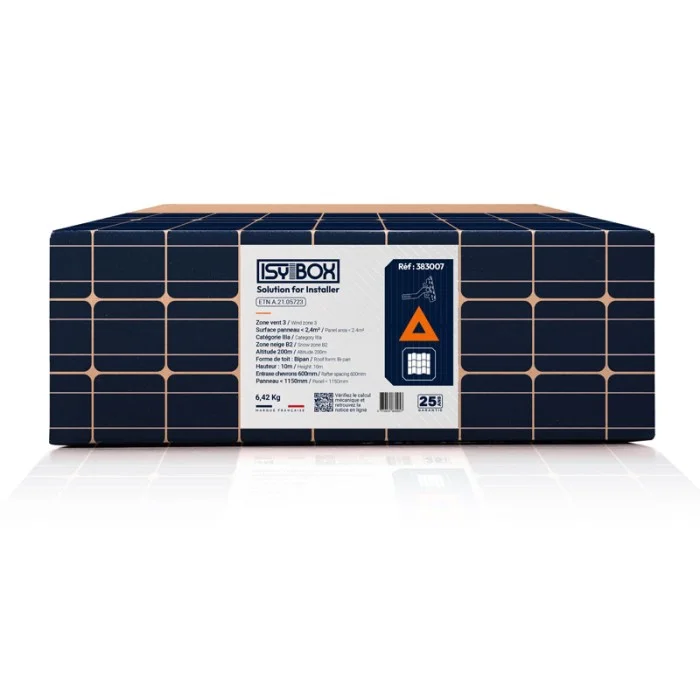

ISY-BOX MECATILE TO - Extension 2 panneaux sur tuiles - ISY-PV

94,50 €
Taxes incluses Expédition sous 3 - 5 jours ouvrés
Quantité
DISPONIBLE sous 3-4 jours ouvrés

 Calculer les frais d'expédition
9700000000823

Ajouter 2 panneaux sur tuiles en un temps record


La ISY-BOX MECATILE Triangle Orange (TO) est la solution simple et rapide pour étendre votre installation solaire existante ISY-BOX MECATILE Carré Orange (CO), vendue séparément. Ce kit vous permettra de fixer 2 modules supplémentaires sur votre toiture en tuiles.

Conçu pour s'intégrer parfaitement à votre système ISY-PV, ce kit d'extension est complet, incluant l'ensemble des éléments essentiels dont les rails, les vis, les crochets, etc.

Il vous assure ainsi une évolution fiable et sécurisée de votre structure initiale de 4 panneaux vers un total de 6 panneaux sur le toit sans en compromettre l'étanchéité.

Contenu du kit :
• 4 Rails black (1200 mm)
• 4 Raccords de rail (QCC V3)
• 4 Étriers intermédiaires noirs
• 4 Crochets standards réglables
• 12 Vis à bois
• 4 Clips oméga
• 2 Griffes MALT
• 2 Écrous

Caractéristiques techniques

CONFIGURATION DU TOIT Toit en pente
TYPE DE TOITURE Toiture en tuiles
FONCTION Extension +2 modules
COMPATIBILITÉ ISY-BOX Carré Orange (CO)
PLAGE D'INCLINAISON Toiture inclinée 10° - 70°
COMPATIBILITÉ PANNEAUX Encadrés < 1150 mm 60-72 cellules
CONFORMITÉ Certifié ETN
Extension de structure

Points forts de l'ISY-BOX

Intégration parfaite

Conçue pour s'emboîter avec les rails de votre installation ISY-BOX existante, assurant l'homogénéité des fixations.

Montage "Plug & Play"

Pensée pour une connexion ultra-rapide aux rails déjà en place, minimisant le temps de pose.

Extension et Évolutivité

Permet d'étendre votre installation à coût maîtrisé, sans devoir racheter un kit de base complet.

Conformité maintenue

Votre structure agrandie conserve sa certification ETN et reste conforme aux normes de résistance au vent et à la neige.

Conseils Pratiques pour une Installation Réussie



1. Positionnez : Repérez les chevrons de votre toiture pour l'ajout des nouveaux crochets.

2. Raccordez : Fixez les crochets, puis reliez les nouveaux rails aux rails existants en utilisant les raccords fournis.

3. Fixez : Utilisez les pinces et brides pour installer vos 2 nouveaux panneaux solidement sur les rails.


Afin d'obtenir plus de détails et de précisions pour l'installation, suivez scrupuleusement les indications de la notice fournie avec le kit.

Spécifications

DIMENSIONS DU CARTON 1215 x 160 x 152 mm
POIDS 6,42 kg
GARANTIE CONSTRUCTEUR 25 ans

Documents à télécharger

Notice Simplifiée - ISYBOX

Notice Simplifiée - ISYBOX

Télécharger

Questions fréquentes

Retrouvez les réponses aux questions les plus courantes à propos de ce kit.

Vous ne trouvez pas votre réponse ?
Notre équipe est disponible pour vous aider.
Contactez-nous

Fiche technique

CONFIGURATION DU TOIT
Toit en pente
TYPE DE TOITURE
Toiture en tuiles

Références spécifiques

Téléchargement

Notice Simplifiée - ISYBOX

Notice Simplifiée - ISYBOX

Téléchargement (5.06MB)

Plaquette-ISYBOX

Plaquette-ISYBOX

Téléchargement (5.48MB)
