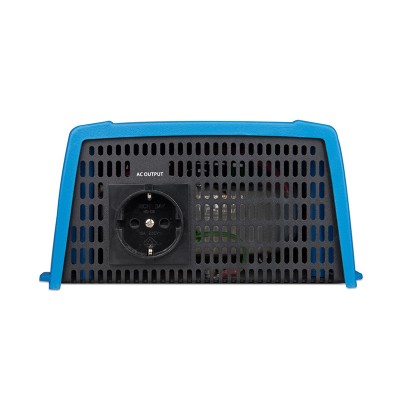

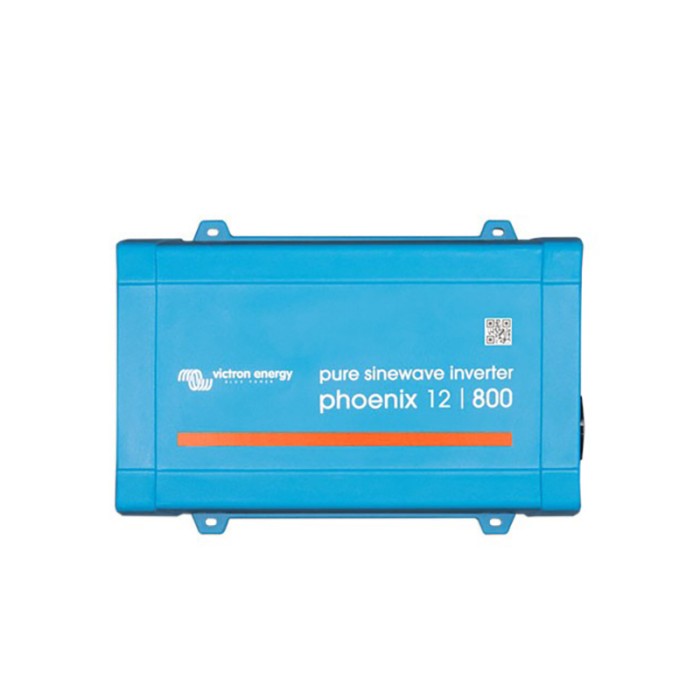

CONVERTISSEUR VICTRON ENERGY PHOENIX 12/800 230V Ve.Direct SCHUKO:
Le convertisseur Phoenix 12/800 de chez Victron Energy vous permettra d'alimenter l'ensemble de vos appareils électriques.
De technologie pur sinus, il est idéal pour tout les appareils électroniques qui nécessitent une qualité de courant très avancée.
Il est adapté pour les bateaux, auto, camping car et si vous possédez un système d'alimentation par panneaux solaires.

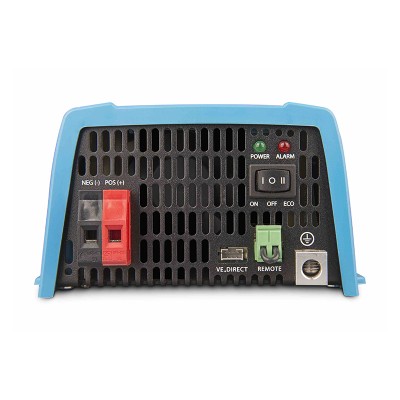

Il possède un port de communication VE. Direct.
Port de communication VE.Direct permet d'être raccordé à :
-Un ordinateur via le câble d'interface VE.Direct Bluetooth Smart dongle Victron Energy ( référence 8719076019589) ( cliquez ici ) qui est nécessaire et compatible avec l'application Victron Connect.
-Smartphones Apple et Android, tablettes et autres dispositifs avec le Bluetooth Smart dongle (référence 8719076040019) (cliquez ici)
Entièrement configurable :
-niveau de réinitialisation et déclenchement de l'alarme en cas de tension de batterie faible
-niveau de redémarrage et coupure en cas de tension de batterie faible
-tension de sortie 210-245V
-Fréquence de sortie 50 Hz ou 60 Hz
-Niveau de détection du mode ECO et allumage/arrêt du mode ECO
Surveillance :
Cet appareil permet de surveiller la tension d'entrée et de sortie, le pourcentage de charge de la batterie et d'établir des alarmes.
Fiabilité reconnue :
Les convertisseurs sont protégés contre les courts-circuits et la surchauffe, que ce soit en cas de surcharge ou de température ambiante élevée. La fiabilité est assurée par son transformateur toroïdal.
Mode ECO :
LE MODE ECO permet de limiter sa consommation
ON/OFF à distance
Un interrupteur à distance d'allumage /arrêt peut être connecté à un connecteur à deux pôles ou entre le pôle positif de la batterie et le contact gauche du connecteur à deux pôles.
CARACTÉRISTIQUES TECHNIQUES :
Puissance nominale
800VA
Puissance de crête
1500W
ENTRÉE
Tension:
12V
Plage de tension
9,2-17V
SORTIE :
Tension
230 VCA +/- 3%
DIVERS
Consommation à vide
6,5W
Paramètre de puissance de démarrage et arrêt en mode ECO
Réglable
Protection
contre les court-circuit / si la tension d'entrée est trop élevée
Plage de température de fonctionnement
-40 à + 65°C (refroidissement par ventilateur)
HUmidité Maxi
Maxi 95%
Raccordement batterie
Borne à vis
Degré de protection
IP 21
ACCESSOIRES
Interrupteur on/off à distance
oui
Commutateur de transfert automatique
Filax
Fonctionnement des LEDS
LED VERTE
ETAT
Résolutions des problèmes
Allumée fixe
●●●●●●●●
convertisseur allumé
Led rouge éteinte état ok
Led rouge allumée ou clignotante:
Le convertisseur est toujours allumé mais va s'éteindre si les conditions empirent.
Clignotement simple lent
●●------
Mode ECO
Si le convertisseur continue de s'allumer et de s'éteindre alors qu'une charge est connectée, la charge peut être trop petite par rapport aux paramètres réels du mode. Le minimum en mode ECO est de 15W, il suffit d'augmenter la charge dans le mode ECO
Clignotement double rapide
●-●-----
Eteint et en attente
Le convertisseur s'est éteint suite à l'activation d'une protection. Il redémarrera automatiquement dès que toutes les conditions d'alarme auront été supprimées. Voir le tableau des leds rouge
---------------- Off
Convertisseur éteint
leds rouges sont éteintes :
-Vérifier l'interrupteur On /off / Eco: il devrait être en position On ou Eco
-Vérifier l'interrupteur on/off à distance
-Vérifier les fusibles et les connexions du câble CC
-Le fusible du convertisseur à grillé alors le convertisseur doit être envoyé à réparer
leds rouge allumée ou clignotante :
-Le convertisseur s'est éteint suite à l'activation d'un eprotection.
-Il ne redémarrera plus automatiquement.
-La led rouge indique la raison de l'arrêt.
-Supprimez la cause et redémarrez le convertisseur en l'éteignant puis en le rallumant
LED ROUGE
DEFINITION
Résolutions des problèmes
Allumé fixe
●●●●●●●●
Surcharge
Réduisez la charge
clignotement lent
●●●●-----
Niveau de batterie bas
-Rechargez ou remplacez la batterie
-Vérifiez les connexions du câble CC
-Vérifiez la section de câble car elle peut être insuffisante
-Voir la section 4.3 du manuel protection
et redémarrages automatiques
clignotement rapide
●-●-●-●-
Niveau de batterie élevé
Réduisez la tension d'entrée cc et contrôler le chargeur défaillant
clignotement double
●-●-----
temps élevée
Réduisez la charge et ou déplacez le convertisseur vers une zone mieux aérée
clignotement unique rapide
●---●---
Ondulation CC élevée
Vérifiez les connexions du câble cc et la section de câble
