Étrier intermédiaire Noir 30 à 35mm - ISY-PV

Name: Étrier intermédiaire Noir 30 à 35mm - ISY-PV
SKU: 9700000000828
Price: 2 EUR
Availability: InStock

2,00 €

Taxes incluses Commandez avant 11h - Expédition le jour même

Quantité

EN STOCK

Calculer les frais d'expédition

Référence 9700000000828

En stock 15

Jonction parfaite, esthétique continue : Fixation centrale et discrète entre deux modules.

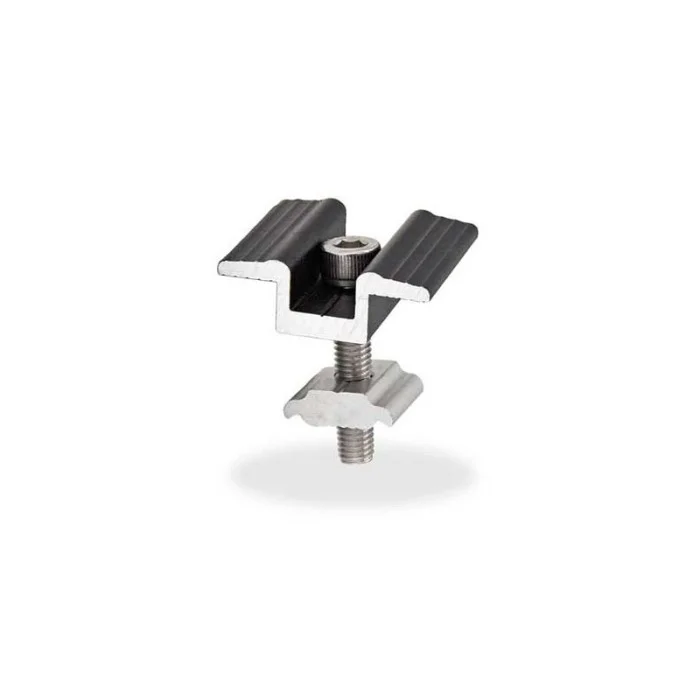

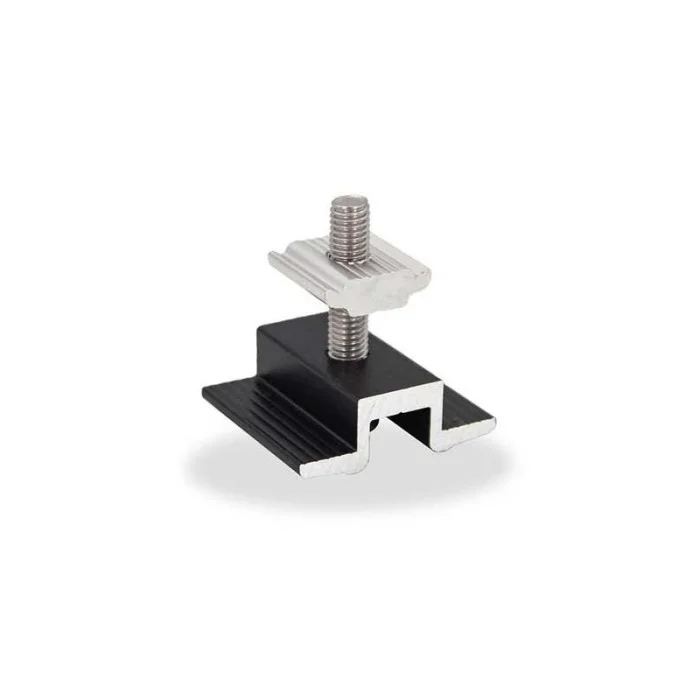

L'Étrier Intermédiaire ISY-PV est spécialement conçu pour réaliser la liaison et la fixation de deux panneaux solaires adjacents sur le même rail de support.

Combinés aux étriers extérieurs et mini-rails de la même marque (vendus séparément), deux étriers centraux couplés assurent un serrage puissant et homogène, indispensable pour garantir la stabilité de l'ensemble de la rangée. Sa finition en aluminium anodisé noir s'harmonise parfaitement avec les cadres de modules noirs, offrant une intégration visuelle optimale.

Il est spécifiquement adapté aux épaisseurs de cadres comprises entre 30 mm et 35 mm, une plage standard pour la majorité des modules photovoltaïques modernes.

Vous avez besoin d'aide pour composer correctement et de façon fiable votre structure complète ? Notre équipe est là pour vous aider : Contactez-nous !

Caractéristiques techniques

CONFIGURATION DU TOIT	Toit en pente
TYPE DE TOITURE	Toiture bac acier
APPLICATION	Fixation entre 2 modules adjacents sur rail
VENTE	À l'unité, vis et écrou compris
MATÉRIAU	Aluminium
COMPATIBILITÉ	Rails standards avec rainure en T

Finition de structure

Points forts de l'Étrier Central

Intégration Visuelle

Finition Anodisée Noire assurant une jonction quasi invisible entre les modules, préservant l'esthétique générale.

Fixation Jumelée

Conçu pour serrer simultanément les cadres de 2 modules, assurant un alignement précis et une sécurité accrue à chaque point de jonction.

Haute Résistance

Fabriqué avec un aluminium robuste offrant une résistance mécanique supérieure nécessaire pour absorber les charges et les mouvements différentiels entre 2 modules.

Mise en Œuvre Rapide

Livré avec écrou et vis, permettant une insertion simple dans la rainure du rail et un serrage rapide et optimisant le temps de pose sur chantier.

Conseils Pratiques pour une Installation Réussie

1. Positionnez : Installez le premier panneau et positionnez le second panneau de manière adjacente sur le rail de support, en laissant un espace minimal recommandé par le fabricant entre les deux cadres.

2. Insérez : Insérez l'écrou fourni dans la rainure supérieure du rail, juste au-dessus de la ligne de jonction des deux panneaux.

3. Posez : Placez l'étrier intermédiaire par-dessus la jonction des deux cadres. Il doit couvrir une partie égale de chaque panneau.

4. Serrez : À l'aide de la clé appropriée, serrez la vis jusqu'au couple de serrage recommandé.

Suivez scrupuleusement les indications de la notice fournie avec l'article pour plus de détails. Demandez conseil à notre équipe pour connaitre exactement tous les éléments dont vous avez besoin.
