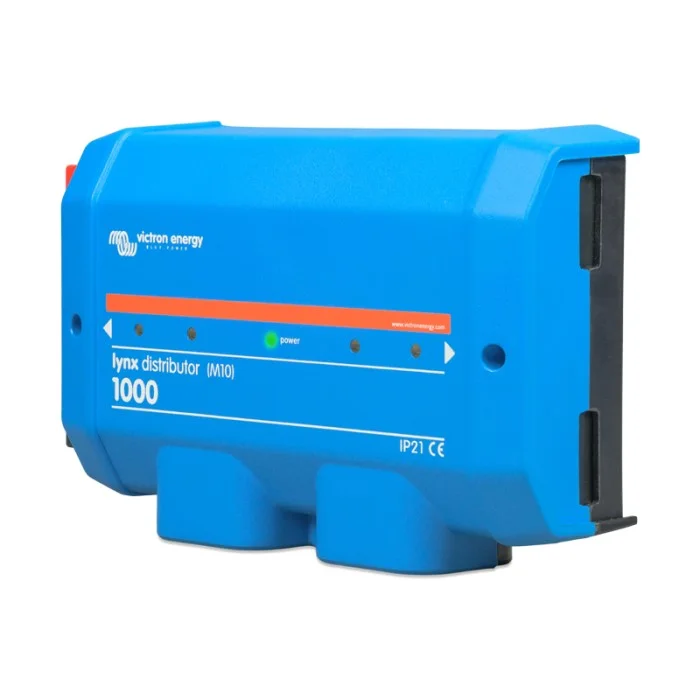

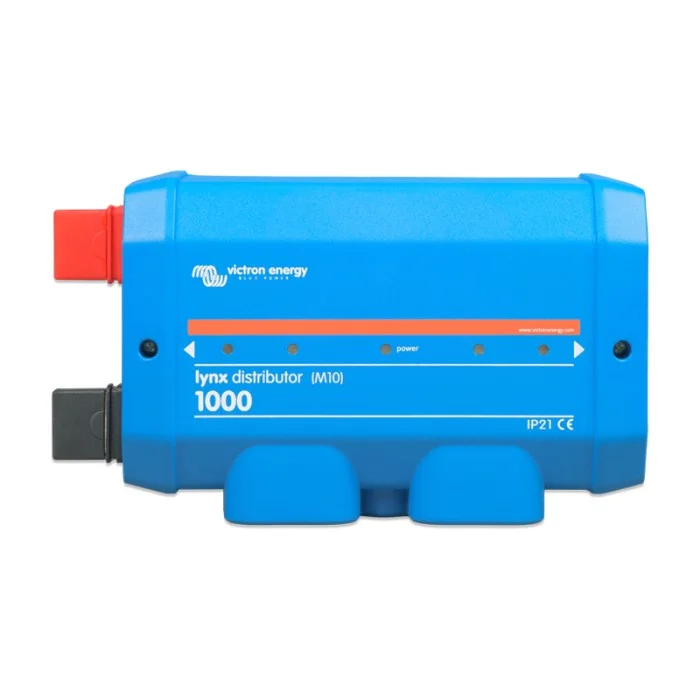

Lynx Distributor (M10) - Victron Energy
Le cœur de votre distribution CC haute puissance.
Centralisez, protégez et surveillez votre parc batterie avec une élégance professionnelle.
Le Lynx Distributor est bien plus qu’une simple barre omnibus : c’est une solution de distribution CC modulaire et robuste, conçue pour simplifier les systèmes complexes tout en garantissant une sécurité maximale grâce à son système de surveillance de fusibles intégré.
Il dispose :

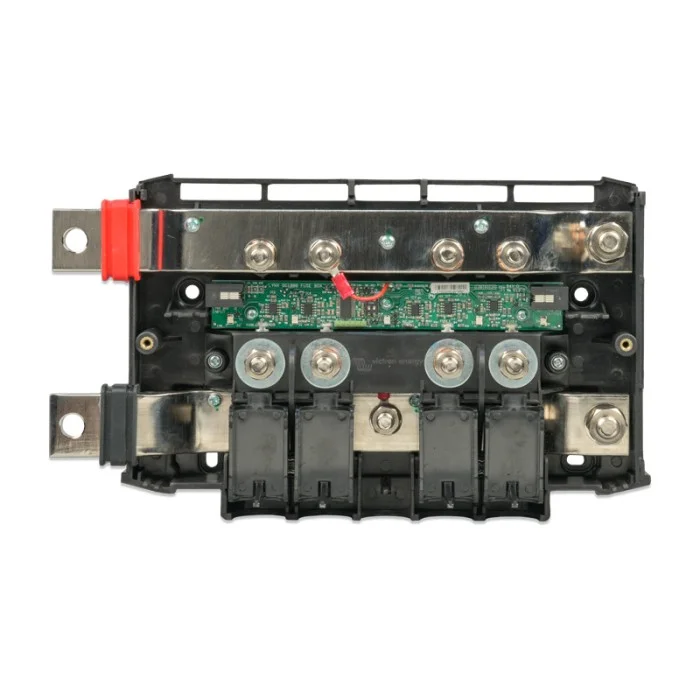

• d'une barre omnibus positive composée de quatre connexions M10, protégées chacune par un fusible MEGA (non inclus) avec quatre indicateurs LED d'état
• d'une barre omnibus négative composée de quatre connexions M10 et d'une connexion à la terre
• d'un indicateur LED d'alimentation
• d'un câble RJ10 (40cm) servant de câble d'alimentation et/ou de câble de transmission de données vers un Lynx Smart BMS (non inclus)
Grâce à l'application VictronConnect, vous pourrez à distance via un appareil disposant d'une fonction Bluetooth :
◦ superviser votre Lynx Smart BMS et jusqu'à 4 distributeurs Lynx
◦ modifier librement les paramètres du système de distribution Lynx
Caractéristiques techniques
| PLAGE DE TENSION | 9-60 VCC |
| TENSIONS SYSTÈME COMPATIBLES | 12 / 24 / 48 V |
| INTENSITÉ NOMINALE | 1000 A |
| BARRE OMNIBUS - FUSIBLES | M10 |
| CLASSE DE PROTECTION | IP22 |
| DIMENSIONS (h x l x p) | 290 X 170 X 80 mm |
| POIDS | 2,2 kg |
Points forts du Lynx Distributor
Capacité de Courant Élevée
Conçu pour supporter jusqu'à 1000A et idéal pour les systèmes exigeants.
Surveillance Intelligente
Équipé de LED d'état pour chaque fusible.
Conception Modulaire
S’intègre parfaitement au système Lynx (Power In, Shunt, Smart BMS) pour créer un tableau de distribution compact et évolutif.
Installation Sécurisée
Borniers M10 robustes pour des connexions de câbles de forte section, réduisant les chutes de tension et les points de chauffe.
Conseils de Pro pour une Installation Réussie
-
Montage : Fixez le boîtier sur une surface plane, à proximité de vos batteries.
-
Câblage : Connectez vos consommateurs ou sources de charge aux 4 emplacements prévus. Utilisez des cosses adaptées aux goujons M10.
-
Fusibles : Installez des fusibles MEGA-Fuse (non fournis) adaptés à la section de vos câbles.
-
Alimentation LED : Pour activer les LED de surveillance sans Lynx Smart BMS, connectez le câble RJ10 fourni à un module de contrôle Lynx ou alimentez le port spécifique en 12/24V.
Suivez scrupuleusement les indications de la documentation technique fournie avec le produit.
Documents à télécharger
Manuel-LynxDistributor
Questions fréquentes
Retrouvez les réponses aux questions les plus courantes sur le Lynx Distributor.
