T de jonction FLEX pour micro-onduleurs HMS - Hoymiles

Reliez vos micro-onduleurs HMS avec une ligne AC FLEX fiable et prête à évoluer.

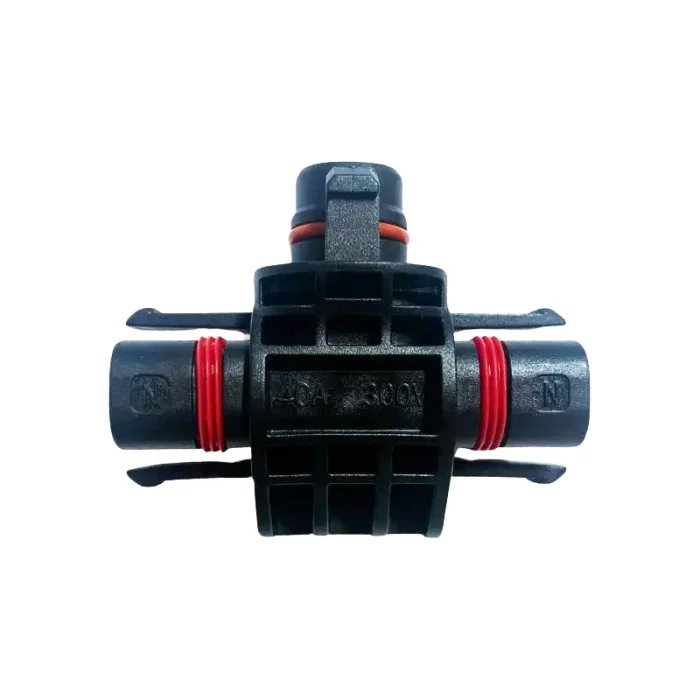

Le T de jonction FLEX permet de raccorder la sortie AC d’un micro-onduleur Hoymiles HMS à la ligne principale de l’installation. Il facilite la création d’un réseau regroupant plusieurs micro-onduleurs, avec des connexions rapides et adaptées au système FLEX-S3. En choisissant cet accessoire dédié, vous simplifiez le câblage, évitez les raccordements improvisés et obtenez une installation solaire plus cohérente et facile à faire évoluer.

Un raccord central pour construire votre ligne AC HMS

• Raccordement du micro-onduleur :la branche centrale reçoit la sortie AC du micro-onduleur HMS, tandis que les deux autres ports permettent de poursuivre la ligne FLEX.

• Création d’une ligne AC sur mesure : plusieurs T de jonction et câbles de connexion FLEX peuvent être assemblés pour adapter le cheminement aux distances entre les panneaux.

• Compatibilité dédiée Hoymiles : conçu pour les micro-onduleurs monophasés de la série HMS et les accessoires du système Flex-S3.

• Protection extérieure IP68 : adapté aux contraintes d’une installation photovoltaïque extérieure.

• Accessoires complémentaires à prévoir : câbles de connexion FLEX, bouchon d’étanchéité en début de ligne, connecteur terminal pour le départ vers le tableau et outil de déconnexion pour la maintenance.

Une installation plus simple à organiser et à faire évoluer

Le T de jonction FLEX permet d’intégrer chaque micro-onduleur HMS à une ligne AC commune, sans multiplier les raccordements complexes. Il aide à conserver un câblage ordonné sous les panneaux et facilite la création d’installations comprenant plusieurs micro-onduleurs. Vous gagnez du temps lors de la pose tout en préparant une installation plus facile à contrôler, à entretenir ou à compléter ultérieurement.

Idéal pour les installations HMS composées de plusieurs micro-onduleurs

Utilisez un T de jonction FLEX au niveau de chaque micro-onduleur pour former une ligne AC continue sous les panneaux. Il convient notamment à une installation résidentielle équipée de plusieurs micro-onduleurs HMS répartis sur une même toiture. Il peut également être utilisé lors d’une extension, lorsqu’un nouveau micro-onduleur doit être intégré à une ligne FLEX existante.
