Comment brancher ses batteries en série ou en parallèle ?

Accessoires nécessaires :



  • Batterie(s)
  • Régulateur
  • Câble(s) batterie(s)
  • Câble(s) inter batterie(s)
  • Cosses



Outillage nécessaire :



  • Pince à dénuder
  • Clef de 6 , 8 ou 10, plate à œil ou tubulaire
  • Tournevis plat

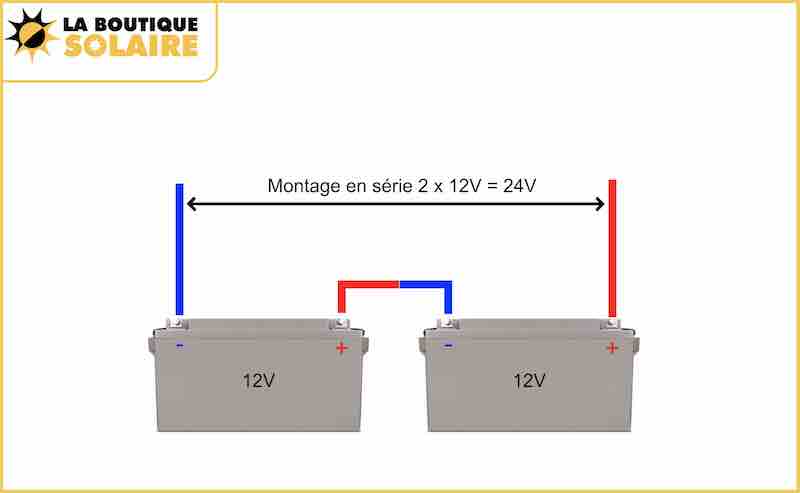

Batteries en série - Guide de montage de 2 batteries :

  • Branchez la borne moins ( - ) du régulateur sur la borne moins ( - ) de la première batterie
  • Branchez la borne plus ( + ) de la première batterie sur la borne moins ( - ) de la deuxième batterie
  • Branchez la borne plus ( + ) de la deuxième batterie sur la borne plus ( + ) du régulateur

                      Exemple : 2 batteries de 12V/100Ah en série, la tension et l'ampérage feront : 24V/100Ah



                      Batteries en serie guide de montage.jpg

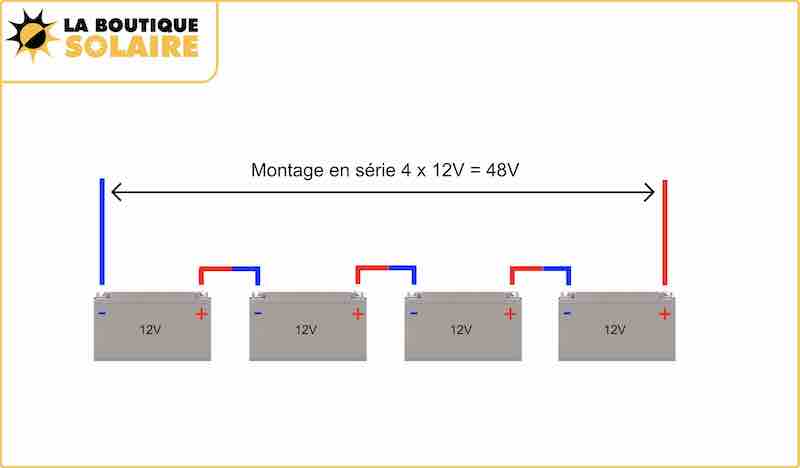

Batteries en série - Guide de montage de 4 batteries :

  • Branchez la borne moins ( - ) du régulateur sur la borne moins ( - ) de la première batterie
  • Branchez la borne plus ( + ) de la première batterie sur la borne moins ( - ) de la deuxième batterie
  • Branchez la borne plus ( + ) de la deuxième batterie sur la borne moins ( - ) de la troisième batterie
  • Branchez la borne plus ( + ) de la quatrième batterie sur la borne plus ( + ) du régulateur



                      Exemple : 4 batteries de 12V/100Ah en série, la tension et l'ampérage feront : 48V/100Ah



                     Batteries en serie guide montage.jpg

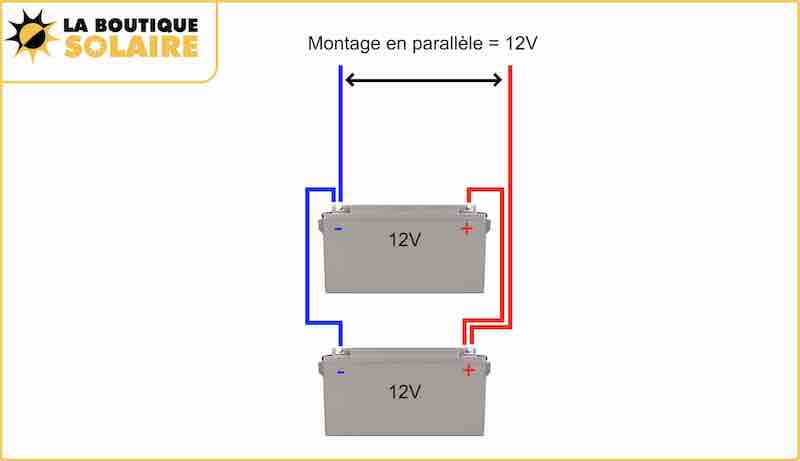

Batteries en parallèle - Guide de montage de 2 batteries :



  • Branchez la borne moins ( - ) du régulateur sur la borne moins ( - ) de la première batterie
  • Branchez la borne moins ( - ) de la première batterie sur la borne moins ( - ) de la deuxième batterie
  • Branchez la borne plus ( + ) de la première batterie sur la borne plus ( + ) de la deuxième batterie
  • Branchez la borne plus ( + ) de la deuxième batterie sur la borne plus ( + ) du régulateur
  • ATTENTION les câbles ( + et - ) qui vont au régulateur doivent être " croisés " ( voir schéma ci-dessous )



                      Exemple : 2 batteries de 12V/100Ah en parallèle, la tension et l'ampérage feront : 12V/200Ah



                     Bbatteries en parallele guide montage.jpg

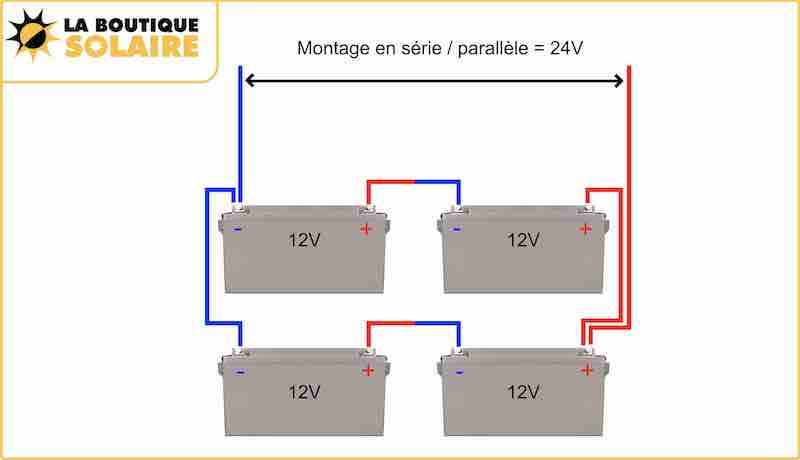

Batteries en série / parallèle - Guide de montage :

  • Branchez la borne moins ( - ) du régulateur sur la borne moins ( - ) de la première batterie
  • Branchez la borne moins ( - ) de la première batterie sur la borne moins ( - ) de la deuxième batterie
  • Branchez la borne plus ( + ) de la première batterie sur la borne moins ( - ) de la troisième batterie
  • Branchez la borne plus ( + ) de la deuxième batterie sur la borne moins ( - ) de la quatrième batterie
  • Branchez la borne plus ( + ) de la troisième batterie sur la borne plus ( + ) de la quatrième batterie
  • Branchez la borne plus ( + ) de la quatrième batterie sur la borne plus ( + ) du régulateur
  • ATTENTION : les câbles ( + et - ) qui vont au régulateur doivent être " croisés " ( voir schéma ci-dessous )



                      Exemple : 4 batteries de 12V/100Ah en parallèle, la tension et l'ampérage feront : 24V/200Ah



                     Batteries en série / parallèle : guide de montage.jpg
