Porte-fusible ANL - Victron Energy
Une base dédiée aux fusibles ANL pour protéger vos liaisons DC les plus sollicitées.

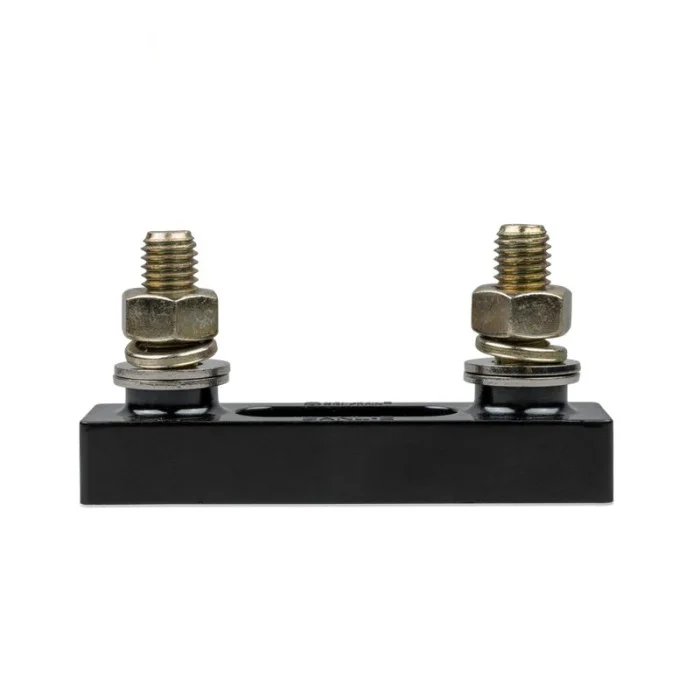

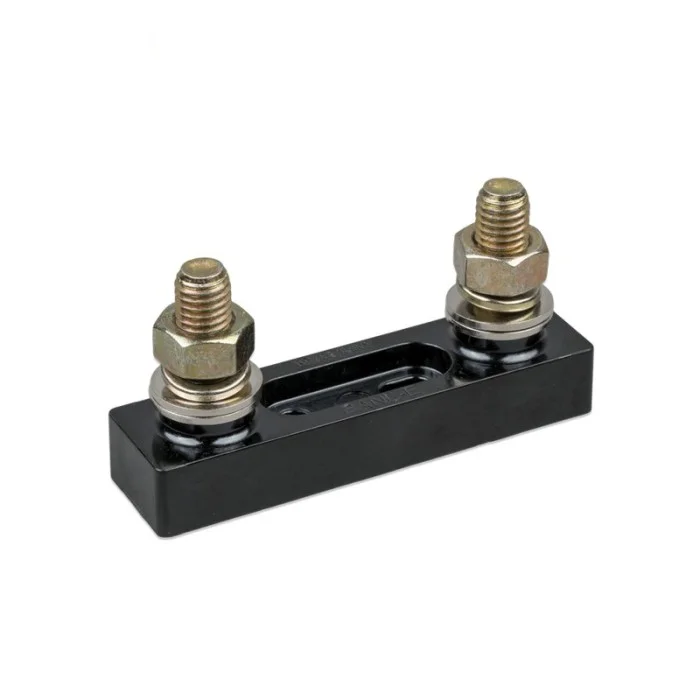

Le porte-fusible ANL Victron Energy CIP106100000 permet d’intégrer une protection haute intensité directement sur une liaison DC. Il est destiné aux fusibles ANL Victron disponibles en 300, 400 et 500 A sous 80 V. Ses deux goujons M10 permettent le raccordement de câbles équipés de cosses adaptées. Son format ouvert facilite l’accès au fusible et trouve notamment sa place autour d’un parc batterie ou d’un équipement consommant un courant important.
Une protection ANL directe pour vos liaisons de forte puissance
• Compatible avec les fusibles ANL Victron : comprend des fusibles 300 A, 400 A et 500 A sous 80 V, permettant d’adapter le calibre à la liaison à protéger.
• Raccordement par goujons M10 : les deux bornes permettent de fixer le fusible ANL ainsi que les cosses du câblage. Le format M10 est adapté aux raccordements utilisés sur les circuits de forte intensité.
• Adapté aux systèmes jusqu’à 48 V nominal : les fusibles ANL Victron associés sont donnés pour 80 V, ce qui les rend notamment adaptés aux architectures 48 V.
• Support compact : son faible encombrement facilite son intégration au plus près du parc batterie ou de la liaison principale à protéger.
• Conception ouverte : le fusible reste directement accessible pour faciliter son inspection et son remplacement.
Pour sécuriser les départs DC qui transportent beaucoup de courant
Ce porte-fusible est particulièrement adapté aux liaisons de batterie, convertisseurs de forte puissance ou autres circuits DC nécessitant un fusible ANL. Il peut être utilisé dans une installation solaire autonome, un véhicule aménagé ou un système nautique. Son positionnement près de la source permet d’intégrer une protection dédiée sur le câble concerné. Le calibre du fusible doit toujours être adapté à la section du conducteur et à l’équipement raccordé.
Documents à télécharger
FT-MIDI, MEGA, ANL
Caractéristiques techniques
| RÉFÉRENCE | CIP106100000 |
| TYPE DE PRODUIT | Porte-fusible |
| GAMME | ANL |
| NOMBRE DE FUSIBLES ACCEPTÉS | 1 |
| FUSIBLE INCLUS | Non |
| TENSION | 80 V |
| TYPE DE COURANT | DC |
| RACCORDEMENT COSSES | Goujons M10 |
| CAPOT DE PROTECTION | Non |
| DIMENSIONS | 44 × 25 × 87 mm |
| GARANTIE PRODUIT | 5 ans |
Questions fréquentes
Retrouvez les réponses aux questions les plus courantes sur ce Porte-fusible ANL - Victron Energy.
Il est conçu pour recevoir des fusibles au format ANL. Victron propose dans cette gamme des calibres de 300, 400 et 500 A sous 80 V.
Non. Le CIP106100000 est un support ouvert, sans capot de protection. Il doit donc être installé dans un emplacement approprié limitant les risques de contact accidentel.
Ce sont deux formats de support différents et non interchangeables. Le porte-fusible ANL est conçu uniquement pour le format ANL, tandis que le porte-fusible MEGA reçoit des fusibles MEGA. Le choix dépend donc avant tout du format retenu pour l’installation et des autres éléments déjà présents sur le circuit. Victron propose bien des porte-fusibles distincts pour les formats MEGA et ANL.
Fiche technique
- TYPE DE PRODUIT
- Porte-fusible
Références spécifiques
Téléchargement
FT-MIDI, MEGA, ANL
Fiche technique fusibles et porte-fusibles MIDI, MEGA, ANL
Téléchargement (160.75KB)4 autres produits dans la même catégorie :
